XYL'EM 120 树木导水率与栓塞测量系统

        XYL'EM 120 树木导水率与栓塞测量系统是一套面向植物木质部水力学研究的实验仪器。系统以枝条或木质部样品为对象，同步采集液体流量、压力、水温和环境温度等参数，计算样品导水率及其在温度20 °C下的归一化结果，并依据初始导水率和冲洗后饱和导水率计算导水率损失百分比（Percentage Loss of Conductance, PLC）。

        仪器将测量控制、实时质量判断、项目化数据管理和结果导出整合在 Windows 桌面软件中，适合标准化重复测量、方法学验证和长期实验数据积累。

设备特点

• 面向植物水力学测量：支持初始导水率、人工高压冲洗、饱和导水率和 PLC 的完整实验工作流。
• 多参数同步采集：实时获取体积流量、高压、低压、水温、环境温度和设备温度。
• 实时质量控制：自动识别流量通道的气泡与超量程状态，并以流量标准差、变异系数、压差和有效数据量评捕捉测量数据窗口期。
• 温度归一化计算：根据水温和水密度计算质量导水率，并生成 20 °C 归一化导水率 K20，便于跨温度结果比较。
• 可追溯的 PLC 计算：初始与饱和导水率均支持多次测量；操作者可选择单个或多个有效数据求平均后计算 PLC。
• 独立项目数据管理：每个项目保存为独立文件，可记录操作者、样品编号、树种、枝条编号、原始数据、事件和计算结果。
• 数据校正能力：流量、压力及温度均可配置线性校正 y = ax + b，并支持实验室常用的显示单位切换。
• 数据导出与审阅：可导出包含摘要、导水率、原始数据和实验事件的 Excel 工作簿。

适用领域

• 树木、灌木和其他木本植物枝条的水力学特性研究。
• 气穴栓塞、导水率损失和抗旱性相关研究。
• 植物水分运输、蒸腾作用和木质部功能研究。
• 不同树种、处理条件、季节或环境梯度下的导水率比较。
• 灌溉、干旱胁迫、盐胁迫、病害或机械损伤对枝条导水性能影响的评估。
• 植物生理实验教学、测量方法开发和仪器联调验证。

技术参数

配套软件功能

• 项目新建、打开、编辑与独立数据管理。
• 测量记录新建、样品信息维护与历史记录查看。
• 串口连接、传感器通信状态和运行诊断。

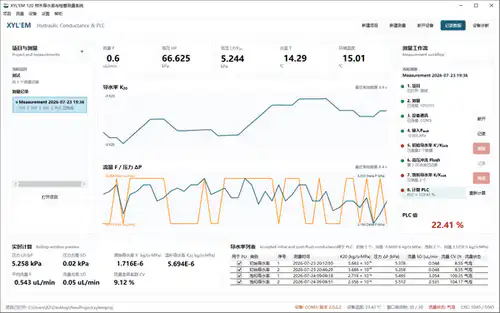

• 实时指标显示、导水率趋势图、流量与压差趋势图。
• 压力测量、初始导水率测量、冲洗事件记录、饱和导水率测量和 PLC计算。
• 原始数据可选连续记录，关键实验事件自动保存。
• Excel 导出、导水率列表复制与历史测量导出。

扩展阅读

植物木质部导水率与栓塞测量的意义

植物吸收的水分需要经由木质部，从根系输送到枝、叶。这个连续水流不仅维持叶片蒸腾，还参与细胞膨压维持、养分运输、光合作用和生长。枝条木质部的导水能力因此是评价植物水分关系和逆境适应性的核心指标。

导水率反映什么

导水率表示样品在一定压差下输送水的能力。当前仪器以流量、压差和水温计算质量导水率：

K = F /  ΔP

ΔP = Pin - Pout

其中，F 是流量，ΔP 是有效压差。

导水率高，通常说明木质部中可参与输水的导管或管胞较多、连通性较好、水流阻力较低。导水率降低则可能反映：

• 可用输水通道减少；
• 导管中发生气泡阻塞；
• 样品受到干旱、冻融、病害或机械损伤；
• 木质部结构、年龄或发育阶段存在差异；
• 测量装置中的压力、流量或温度条件发生变化。

由于水的黏度会受温度影响，使用 K20 将导水率归一化到 20 °C，可减少不同水温对结果比较的干扰。

栓塞为什么重要

木质部水分通常处于负压张力状态。干旱、快速蒸腾、冻融循环或病害等条件下，导管内可能形成气泡。气泡会中断水柱连续性，使该导管暂时或持续失去输水功能，这种现象称为栓塞。

单个导管发生栓塞未必立即造成整株植物失水，但当栓塞在多个导管中累积时，枝条整体导水率会明显下降。植物可能因此出现：

• 叶水势下降；
• 气孔关闭；
• 光合作用受限；
• 新梢生长减弱；
• 枝条枯梢或整株死亡风险升高。

因此，栓塞测量本质上是在研究植物水力系统的“安全边界”以及系统受到扰动后的恢复能力。

PLC 的科学含义

PLC 即导水率损失百分比，用于量化当前导水能力相对于充分恢复状态的损失程度：

PLC(%) = 100 × (1 - K20_initial/ K20_saturated)

其中：

• K20_initial：样品冲洗前的初始导水率；
• K20_saturated：经充分冲洗、恢复到饱和状态后的导水率；
• 可分别选择多个初始和饱和导水率求平均，以降低单次测量偶然波动的影响。

数据解释：

• PLC 接近 0%：初始导水率接近饱和导水率，表明可恢复的导水损失较小。
• PLC 升高：初始导水能力明显低于饱和状态，提示存在较大的可恢复导水损失，通常与栓塞程度增加有关。
• PLC 接近 100%：初始可测导水能力极低，应重点检查样品状态、装置密封性、气泡、压差方向和冲洗是否充分。
• PLC 小于 0% 或大于 100%：在数学上可以出现，但一般不符合常规生理预期，需要复核初始与饱和窗口选择、Pout、校正系数和实验过程。

在科研中的典型用途

• 干旱抗性评价：比较不同树种、种源或处理组在失水过程中的 PLC 变化，可评价其木质部抗栓塞能力和耐旱策略。
• 气候变化研究：高温、长期干旱、极端降水后快速蒸腾，以及冻融事件都会影响木质部水力安全。导水率和 PLC 可作为评估气候胁迫影响的重要生理指标。
• 树种与个体比较：可比较不同树种、不同龄级、不同冠层位置、不同枝条直径或不同生境来源材料的导水能力与栓塞敏感性。
• 病害与损伤研究：病原侵染、虫害、修剪、机械损伤或运输过程可能改变木质部结构和通水能力。导水率变化可以作为损伤程度和恢复过程的定量依据。
• 恢复与修复机制研究：初始导水率与冲洗后饱和导水率的差异，可用于评估导水损失是否具有可恢复成分，并研究不同处理是否改善水力功能。
• 植物生产与管理研究：在苗木培育、园林树木管理、果树灌溉和森林健康监测中，水力指标可辅助判断水分胁迫风险和灌溉管理效果。

对实验设计的启示

导水率和 PLC 不是单一传感器读数，而是由流量、压差、温度、样品状态和操作过程共同决定的结果。实验中应特别关注：

• Pout 是否正确记录；
• 流量通道是否存在气泡或超量程；
• 稳定窗口的 SD、CV 与数据量是否合格；
• 初始和饱和导水率是否使用相同的压差定义、校正方法与温度归一化规则；
• 冲洗是否足以使导水率达到稳定平台；
• 是否保存样品信息、实验时间和操作事件以保障可追溯性。

简而言之，导水率描述“植物还能输送多少水”，栓塞与 PLC 描述“这种输水能力已经损失了多少”。两者结合，能够把植物对水分胁迫的响应从定性观察转化为可重复、可比较的定量结果。
