LM-P105R 热比率法(HRM)植物茎流(液流)测量系统

        LM-P105R植物茎流(液流)测量系统是一款基于主流热比率法 (HRM)原理的高精度、高集成度植物生理生态监测系统。该系统专为植物茎流（液流）无烧伤、精确测量而设计，系统默认搭载LM-HRM30D 智能数字液流传感器，其测量电路已高度集成于传感器主体中，无需外置转换电路，能够直接计算并输出液流结果。

        得益于 HRM 原理的物理优势，该系统不仅能精准捕捉微弱液流与零流速，更具备测量夜间正负双向（倒流）液流的能力。系统支持 4G 网络无线传输，结合云平台管理，为林业、农田灌溉、生态修复等领域的植物水分利用研究提供了一站式的立体监测方案。

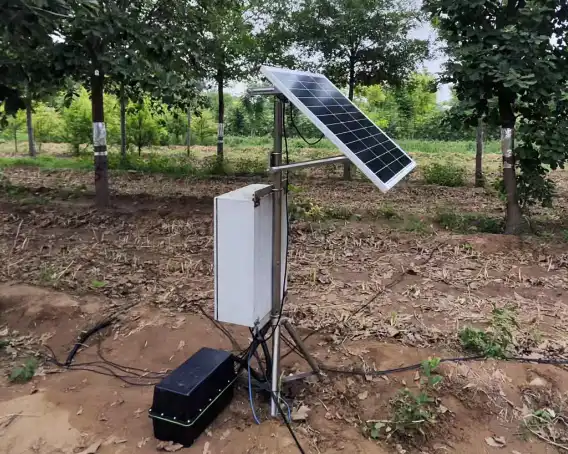

（展示效果，以实际配置及安装为准）

核心优势

• 内置集成电路，直接输出结果：升级版传感器（LM-HRM30D）内部已直接集成高精度测量电路，小巧易安装，告别了传统传感器需要繁琐外置转换模块的痛点，数字信号直接输出最终液流速率结果。
• 支持正负倒流监测：传感器采用经典的 3 针结构，通过高精度的内外 2 组共 4个测温传感器，具备感知正负液流的能力，破解夜间逆流监测难题。
• 组网与跨界扩展：数据采集器理论最大支持 60个通道，且具备极强的扩展性，可同时集成常见的土壤、气象、植物、水文等多维传感器，轻松构建野外复合生态测控网。
• 云端一体化，低功耗续航：针对野外恶劣环境优化，整机支持低功耗运行，完美适配 12VDC 太阳能供电系统；数据通过 4G 网络双备份，保障数据不丢失。

(3D渲染图，展示效果，传感器外观请以实际到货为准)

应用场景

• 大田作物（果树、大棚蔬菜等）水分精确利用与精细化灌溉指导。
• 森林、荒漠植被生态修复过程中，树木抗旱生理与蒸腾大趋势监测。
• 植物根系吸水逆流、夜间液流动态等前沿植物生理学机制研究。

数据采集器参数

传感器技术参数

扩展资料阅读

热比率法（HRM）植物液流测量原理说明

一、 什么是热比率法（HRM）？

       热比率法（Heat Ratio Method, 简称 HRM）是目前国际生态学、植物生理学界公认精准可靠的木质部液流（茎流）测量技术之一。

       它属于“热脉冲法（Heat Pulse）”的高级演进分支。其核心思想是：利用传感器在植物茎秆内短促地发射一个热信号（脉冲），通过监测这个热信号在水流裹挟下向上下游扩散的“温度比率”，来反推植物体内水分流动的速度。

二、 核心物理结构（3针4通道）

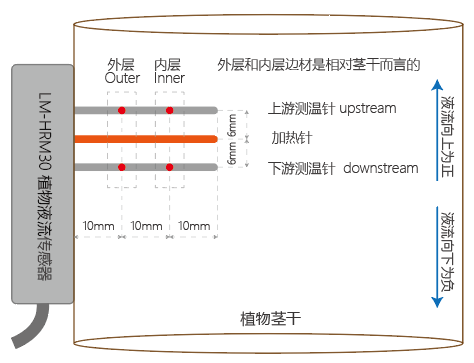

       要实现 HRM 测量，传感器的物理布局有着极其严格的几何学要求。LM-P105R 系统采用经典的 “等距对称三针” 架构：

• 中心针（加热针）： 负责在中央释放一个 2~3 秒的短促焦耳热脉冲。
• 上、下测温针： 对称地分布在加热针的正上方（下游）和正下方（上游），与中心针的物理间距精确为 6mm。
• 深度双通道（内/外组）： 每根测温针内部从外到内封装了两组高精度测温传感器（共 4 个测温点），能够同时测量树干边材浅层（外组）和边材深层（内组）的立体液流梯度。

三、 数学与物理原理

       当加热针释放脉冲后，热量会同时通过植物组织传导和液流对流两种方式向外扩散。上针和下针记录下的温升比值，蕴含了纯净的流速信号。

       根据一维热传导方程解算，热脉冲速度 Vh（cm/h）与上下游净温升的对数比值成正比：

        Vh=(k/x)×ln⁡(ΔTup/ΔTdown)×3600

• x：测温针到加热中心的物理距离（本系统固定为 0.6 cm）。
• k：植物木质部组织的热扩散率。
• ΔTup / ΔTdown：热脉冲释放后，上针和下针相比于加热前初始温度的净升温值。

核心三个状态：

• 状态 A：白天强烈蒸腾（正向液流） 水分快速向上游流动，热脉冲释放后，热量被水流拼命往上方冲。 结果：上针温升 ΔTup​ 远大于下针 ΔTdown​。比值 >1，对数 ln 计算为正数。系统输出正流速。
• 状态 B：深夜或无蒸腾（零流速） 水分静止不动。热量仅靠植物纤维等距向两边物理传导。 结果：由于 6mm 间距严格对称，上针和下针的温升几乎完全一模一样。比值 ≈1，对数 ln⁡(1)=0。系统输出 0流速，天生自带零点物理校准。
• 状态 C：夜间逆流或根系吸水（反向倒流） 水分由于生理压差由上向下流动。热脉冲释放后，热量被往下方冲。 结果：下针温升 ΔTdown反过来大于上针 ΔTup。比值变为小于 1 的纯小数，对数 ln⁡计算结果必然为负数。系统输出带负号的流速。

四、 为什么选择 HRM？

是选择传统的热耗散（TDP/插针式）还是 HRM，以下对比体现 HRM 的优势：

• 突破低流速与倒流盲区：传统热脉冲速度法（Tmax）和热耗散法（TDP）在植物流速极低或发生倒流时，其数学公式会直接陷入负数开方或无解的死胡同。HRM 技术是目前国际上公认能够精准测量零流速、极低流速，以及完美捕捉夜间反向倒流（Reverse Flow）的标杆技术。
• 抗环境噪声能力：传统方法极易受到外界风吹日晒、环境温度骤变的影响。而 HRM 采用的是“同一时刻、空间对称的双针求比值（除法）”算法。环境气温无论是上升还是下降，都会同时作用于上下两根针，在做除法和对数运算时被天然抵消，数据曲线极度平滑。
• 超低功耗：传统的全天候持续加热法（如热平衡法）功耗极高，且在干旱无水流时极易烤焦幼嫩的维管束。LM-P105R 系统搭载的 HRM 传感器采用脉冲式加热，每 10~15 分钟仅触发加热 2~3 秒，平时电路处于深度休眠。这不仅让设备靠小容量太阳能即可稳定运行，更实现了对植物组织较小伤害的同时进行长期监测。
• 边材全剖面立体感知：树干维管束的活跃度随着深度增加而递减。LM-P105R 传感器内置内外 2 组传感器，一次打孔即可同时获取浅层和深层两个通道的独立流速。结合数据采集器内置的算法，能直接将“流速”换算为“绝对液流量”，让数据从平面走向立体。
